用电位差计测电动势
2015-05-13 09:46   审核人:

实验名称:用电位差计测电动势

[实验目的]

1.了解电位差计的结构,正确使用电位差计;

2. 理解电位差计的工作原理——补偿原理;

3. 掌握十一线式电位差计测量电池电动势的方法



[实验仪器]

11线板式电位差计,检流计,标准电池,待测电池,保护电阻,电阻箱,直流稳压电源,单刀双掷开关,双刀双掷开关,导线



[实验原理]



1. 补偿原理

如图1所示,把电动势分别为的电源和检流计G联成闭合回路。只有当时,回路中才没有电流,此时i0,检流计指针不偏转,我们称这两个电动势处于补偿状态。



2.电位差计原理

C、D为电阻丝AB上的两个活动接触点,可以在电阻丝上移动,以便从AB上取适当的电位差来与测量支路上的电位差(或电动势)补偿,此时检流计指针指零,也就是电位差计达到补偿状态。



说明: 说明: 未命名    说明: 说明: 未命名3

图1 补偿电路                          图2 电位差计原理



[注意事项]

1)未经教师检查线路标准电池Es只接正极。

2)接线时特别注意EsEX接入电路的方向,不可接反。

3)每次测量应把保护电阻Rh 先取75,以保护G安全。

4)标准电池不可倾斜、摇晃、倒置,不可用手碰触两个端钮



[实验步骤]

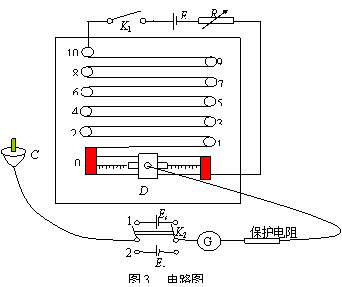

1.按图3连接线路。R为电阻箱取90 ,保护电阻取75,电源电压E=4V。注意:①电源正负极的连接;②标准电源与待测电源在图3中的相对位置。





2.测量待测电池

将双刀双掷开关倒向,合上,调整C端和D端(扣键)间电阻丝的长度,直到检流计近似指零后将保护电阻短路,仔细调整D端(扣键)所在位置直至检流计指零,记下此时C端和D端电阻丝总长

3.测量标准电池

断开,将倒向,合上,连接标准电池负极。调整C端和D端(扣键)间电阻丝的长度直至检流计指零,记下此时C端和D端间电阻丝的长度

4.重复23两步骤进行测量6次,填入数据表格。



注意:双刀双掷开关先倒向  再倒向的目的是为了保护标准电池。



[数据表格]

1)常数   =                    =

2)数据表格

1

2

3

4

5

6

平均值

m















m

















[数据处理]



[分析讨论]

1.  电位差计能否测量高于工作电源的待测电源电动势?



2.本实验为什么要用十一根电阻丝,而不是简单地只用一根?
